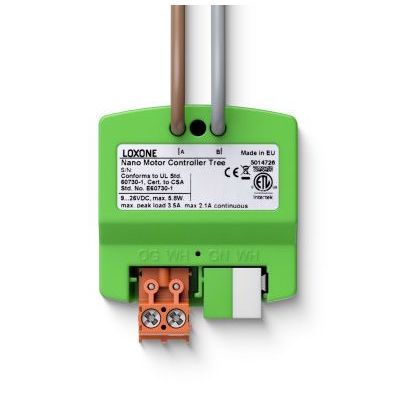

Nano Motor Controller Tree je kompaktní zapuštěný modul pro stejnosměrné napájení ovládaný drátově pomocí sběrnice Loxone Tree. Konfigurovatelné výstupy lze použít k řízení otáček DC motorů nebo stmívání LED.
Nano Motor Controller Tree lze používat ve třech provozních režimech: Obousměrný motor, stejnosměrný motor a PWM Dimmer. Modul má navíc detekci proudu a detekci nadproudu, kterou lze použít k určení doby jízdy.
- 3 provozní režimy: Obousměrný motor (1 výstup, změna polarity); Jednosměrný motor (2 výstupy); PWM Dimmer (1 výstup)
- Max. celkové zatížení: Motory: 2,1 A nepřetržitě; 3,5 A ve špičce (<30 s.); Dimmer: 2,1 A
- Řízení otáček
- Provozní napětí 9–26 V DC
- PWM frekvence: Motory: 1 – 10 kHz; PWM Dimmer: 400 Hz
- Detekce proudu: 100 – 3500 mA
- Detekce nadproudu: 100 – 3500 mA
- Rozměry: 40×39×20,5 mm
- Integrovaný propojovací kabel délky 150 mm
- Komunikace pomocí kabelové sběrnice Loxone Tree
